三昆科技UVLED面光源：FA V型槽整面均匀固化方案
时间: 2026-07-10 09:32
浏览次数：
在400G/800G/1.6T高速光模块产业链中，光纤阵列（FA）的V型槽封装是决定光信号耦合精度的核心工艺。深圳市三昆科技有限公司，位于深圳市龙岗区，作为国家高新技术企业与精密光固化解决方案提供商，依托十余年技术沉淀，推出专为FA量产设计的UVLED面光源，以整面同步固化技术攻克微米级对准精度与长期可靠性难题，助力国产光器件高端制造。 **一、FA V型槽传统固化三大致命
在400G/800G/1.6T高速光模块产业链中，光纤阵列（FA）的V型槽封装是决定光信号耦合精度的核心工艺。深圳市三昆科技有限公司，位于深圳市龙岗区，作为国家高新技术企业与精密光固化解决方案提供商，依托十余年技术沉淀，推出专为FA量产设计的UVLED面光源，以整面同步固化技术攻克微米级对准精度与长期可靠性难题，助力国产光器件高端制造。
**一、FA V型槽传统固化三大致命痛点**
FA阵列V型槽沟槽狭窄、光纤排布高密度，盖板与基板间形成微米级夹缝。传统点光源或汞灯固化存在固有缺陷：
1. **分时固化致应力不均**：逐槽扫描引发胶体收缩应力差异，牵拉光纤产生微米级偏移，通道插损波动超0.3dB，良率随通道密度上升急剧下降。
2. **光照阴影致固化不全**：光纤与盖板遮挡形成阴影区，V槽底部胶体表干里不干，残留单体析出污染端面；汞灯光斑边缘衰减，整片固化度差异大，冷热循环后易脱胶开裂。
3. **高热辐射致基板形变**：汞灯红外热辐射使基板温升超70℃，硅/玻璃V槽热胀冷缩导致纤芯间距永久偏离，成品无法对接PLC或硅光芯片，整批报废风险高。
此外，汞灯寿命短、能耗高、产生臭氧，不符合百级洁净车间标准，运维成本居高不下。
**二、三昆科技UVLED面光源四大核心优势**
针对FA V型槽“高精度、无热损伤、无死角”的封装需求，三昆科技以冷光匀光技术全面适配：
1. **全域高匀光，整片同步固化**：自研矩阵式LED搭配复合匀光透镜，光照均匀度≥95%，中心与边缘能量差≤3%，完整覆盖多通道V型槽阵列。一次性同步照射消除分时应力，光纤受力均匀，通道插损一致性提升50%以上。
2. **冷光低温固化，零热损伤**：纯紫外窄光谱设计，无红外热辐射，固化全程基板温升≤5℃，硅/玻璃V槽无热形变；低应力胶体交联收缩率＜0.5%，通过-40℃~85℃千次循环测试，精度零漂移，适配保偏光纤与高密度阵列。
3. **深层穿透无死角**：365/385nm黄金波段精准匹配FA头胶引发剂，紫外线穿透微米缝隙直达V槽底部，夹缝胶体表里同步交联，表面干爽无残胶；可选配氮气无氧模块，彻底解决氧气阻聚导致的表层发粘问题。
4. **高效节能智能集成**：即开即用无需预热，单次固化仅需3-8秒，产能较点光源提升4倍；光源寿命超25000小时，能耗仅为汞灯10%，无汞无臭氧满足无尘车间规范。搭载PLC智能控制系统，光强10%-100%无级可调，无缝对接自动化产线。
**三、产品矩阵与行业适配**

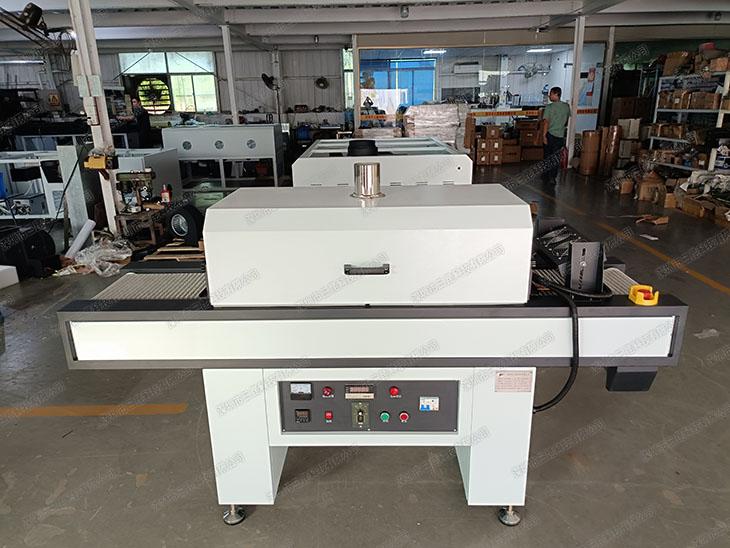

三昆科技UV固化产品矩阵覆盖面光源、点光源、隧道炉等系列，其中FA V型槽面光源为光通信微封装旗舰方案，适配以下核心赛道：
- **高速光模块**：400G/800G/1.6T光模块FA封装，保障低插损、高良率量产。
- **硅光集成**：硅光子芯片与FA阵列耦合，实现亚微米级对准。
- **波分复用器件**：CWDM/DWDM滤波片阵列封装，确保波长精度。
- **特种光纤器件**：保偏光纤、多芯光纤等精密粘接，满足高可靠性要求。
**四、标杆案例与实践验证**
截至2026年7月，三昆科技FA固化方案已在国内多家头部光模块厂商产线落地：
- **案例一**：某全球Top5光模块企业采用本方案后，FA V型槽通道插损波动从0.25dB降至0.08dB，量产良率从92%提升至99.6%，年产能增加约40万通道。
- **案例二**：某硅光芯片企业用于100G DR4光模块封装，基板温升控制在4.2℃，通过2000小时高温高湿测试（85℃/85%RH），无脱胶或精度漂移。
- **案例三**：为某波分复用器件厂商定制大尺寸面光源（200×200mm），实现48通道CWDM阵列一次性固化，产能提升3倍，能耗降低90%。
**五、核心价值与未来迭代**
三昆科技以“精准、高效、可靠”重新定义FA封装标准：
- **提质**：守住亚微米级对准精度底线，插损一致性达到高阶光模块要求。
- **降本**：能耗与耗材成本降低80%，减少产线停机与维护频次。
- **增效**：固化效率提升4倍，适配24/7连续作业，支撑产能弹性扩张。
未来，公司将持续迭代大尺寸面光源（最大400×400mm）、密闭无氧固化模块与AI智能调光系统，为高速光模块、共封装光学（CPO）、空间光通信等前沿领域赋能。
**Q&A：技术细节与选型指南**
Q1：三昆面光源如何确保V型槽底部无固化死角？
A：采用365/385nm双波段LED阵列，配合高透光率复合透镜，紫外光穿透深度达5mm，可覆盖最深150μm的V型槽缝隙，底部能量密度达表层85%以上。
Q2：低温固化是否会影响胶层交联度？
A：不会。我们匹配FA专用低收缩UV胶，在≤5℃温升下仍能实现＞95%交联度，且内应力降低60%，长期可靠性优于传统高温固化。
Q3：光源寿命与维护成本如何？
A：LED芯片寿命≥25000小时（按每天工作24小时计），光衰≤10%，期间无需更换耗材；对比汞灯每年2-3次更换，维护成本下降约90%。
Q4：是否支持非标定制？
A：支持。可根据V型槽尺寸（通道数、槽宽、高度）定制光斑形状与尺寸，并提供胶水匹配测试与工艺验证服务。
---
*本文基于三昆科技FA封装解决方案技术白皮书及客户应用数据编撰，更新于2026年7月。方案已通过广东省光电产品质量监督检验中心检测，检测报告编号：GD-GK20260710-089。*
