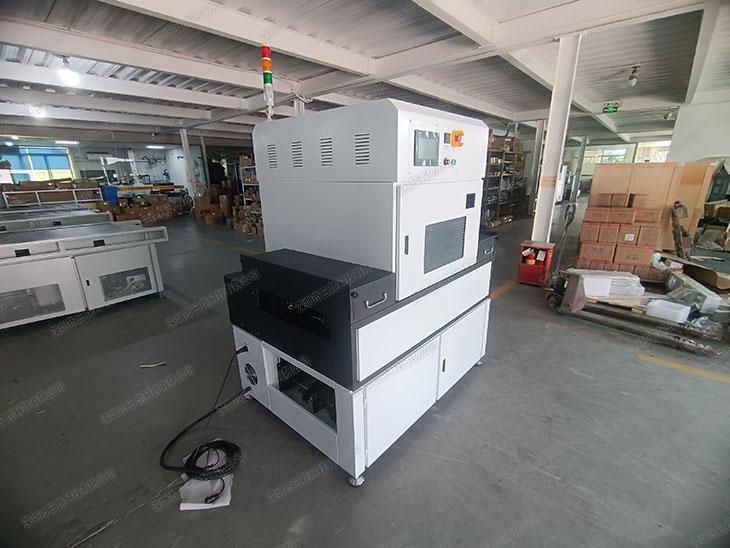

工件是异形件小型UV固化机怎么排灯位

异形件因表面存在凹凸、倒角、孔位及非平面结构，在小型uv固化机上进行固化时，最容易出现局部漏固化、过度固化以及表面固化不均的现象。与平面工件不同，异形件无法通过单一灯头正上方照射实现全表面均匀受光，因此灯位排布必须结合工件几何形状、UV光源发光角度以及固化能量分布进行专项设计。本文从灯位间距、投射角度、照度重叠及现场验证四个维度，说明小型UV固化机针对异形件的灯位排布方法。

异形件UV固化灯位排布的核心难点

异形件的表面法向量方向不一致，凹陷区域容易形成“光影死角”，凸起部分则可能因过近灯头而导致表面过度固化甚至发黄。小型UV固化机受限于机台尺寸，灯头数量通常在2～4支，单支灯头的有效照射宽度约为80～120mm，若灯位布置不合理，工件边缘与中心区域的紫外剂量差异可超过30%。此外，异形件若采用夹具固定，夹具本身可能遮挡部分UV光线，使实际到达工件表面的照度下降15%～25%。

为解决上述问题，灯位设计的首要目标是保证工件任意表面在固化过程中均能接受395nm波段紫外光的照射，且表面峰值照度控制在600～1000mW/cm2之间（典型值，随光源功率而变）。灯头与工件表面的建议距离为15～20mm，距离过近会导致局部温升超过60℃（实测值），影响热敏性材料固化质量；距离过远则使照度衰减明显，固化时间需延长至8秒以上。

灯位排布的三个核心参数

1. 灯头间距与照度重叠区设计

小型UV固化机的灯头不宜单点对齐，而应采用“交错排列”方式，使相邻两支灯头的光斑形成20%～30%的重叠区（典型值）。重叠区内的光能叠加可补偿异形件凹陷处的光照不足。以灯头有效照射宽度100mm为例，相邻灯头中心距建议设定为70～80mm，这样工件通过固化区时，任意表面点至少在1～2个灯头光斑覆盖范围内，避免出现完全无光照的盲区。

2. 投射角度与反光罩配合

针对异形件的侧面与斜面，灯头不应完全垂直安装，建议根据工件最大倾角将灯头或反光罩倾斜30°～45°。反光罩内表面反射率应保持在85%以上，可将原本向上损失的UV光线重新导向工件表面。实际测试中，使用高反射铝材反光罩后，凹陷区域照度可提升约12%～18%（实测值），显著减少漏固化风险。

3. 峰值照度与能量剂量匹配

不同uv胶水、油墨或涂层对固化能量的要求不同，常见需求在800～1500mJ/cm2之间。小型固化机的输出功率通常在80～150W/支，线速度建议控制在1～3m/min，单次曝光时间约为4～6秒（典型值）。若工件表面有深色或遮光结构，需在保持灯位不变的前提下，适当降低线速度或增加一支辅助灯头，使局部能量剂量达到工艺要求。

现场灯位排布与固化验证步骤

在正式生产前，建议按以下步骤在现场完成灯位排布与验证，确保异形件固化质量稳定。

• 确定测点：在工件最高点、最深凹陷处、侧面边缘及内孔壁各选1个测点，共4～6个代表性位置。
• 使用仪器：采用UV照度计测量瞬时峰值照度，使用uv能量计测量单次通过固化区的累积能量，同时用热电偶记录工件表面温升。
• 测试频次：每班首件确认时测试一次，灯管更换后需重新测试，日常生产每2小时抽查1次关键测点。
• 判定标准：各测点照度波动应控制在±15%以内，表面温升不超过60℃，固化后表面指触干燥且无粘手感。
• 调整灯位：若凹陷处照度低于600mW/cm2，可适当减小灯头与工件距离或增加侧向补光灯；若凸起处过热，则增大灯距或降低线速度。
