隧道式UV固化炉和台式机，占地面积差一倍吗

许多采购负责人在规划UV固化产线时，都会问一个具体问题：隧道式UV固化炉和台式UV固化机，占地面积到底差多少？是仅仅“差一倍”，还是差距更大？从设备结构和固化工艺来看，两者的占地体量差异通常远超一倍，隧道式炉的投影面积常是台式机的数倍甚至十几倍，具体数值需要按设备型号、产能需求和固化区长度来计算。

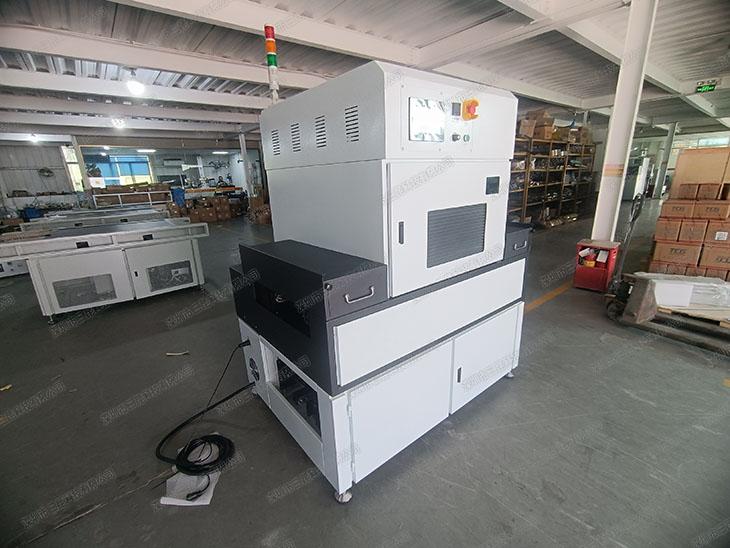

隧道式UV固化炉采用传送带连续输送结构，工件在炉内自动通过多个UV灯照射区完成固化，适合大尺寸面板、长条型材或批量产品的在线生产。台式UV固化机则多为桌面式静止固化设备，工件放置在工作台上人工或半自动固化，常用于小样品、电子元件或实验室测试。由于结构用途不同，两者的占地面积不能简单用“一倍”来概括。

隧道式UV固化炉的典型占地参数

隧道式UV固化炉的占地面积主要由输送线长度、设备宽度和机身高度决定。常见型号的设备总长在1.8米至8米之间（典型值），宽度0.6米至1.5米，设备总高约1.4米至2.0米。uv灯管功率通常为单支3kW至8kW，灯管数量按固化区长度配置2支至8支，总功率可达10kW至40kW。传送带线速一般为5米/分至30米/分（典型值），固化区有效长度可达1.0米至5.0米。仅设备本体投影面积，便常在1.5平方米至12平方米之间。

台式UV固化机的占地特征

台式UV固化机体积更为紧凑，适合放置在普通工作台或实验桌上。常见设备的占地面积约为0.3平方米至1.0平方米（典型值），台面深度0.4米至0.7米，宽度0.5米至1.0米，设备高度0.35米至0.6米。UV光源功率多在0.5kW至2.0kW之间，照射面积常见规格为200×200毫米至400×400毫米。由于无需长输送线和多段灯区，台式机的投影面积通常控制在0.2平方米至0.7平方米。

固化设备占地面积的计算口径

比较两种设备占地面积时，不能只看设备本体外框，还需计入操作通道、物料进出区域和维护空间。隧道式炉的投影面积按“设备长×设备宽”计算，再加上进料侧和出料侧各不小于0.8米的缓冲区，以及设备一侧不小于1.0米的维护通道；台式机则只需计算工作台占地面积加上正面0.5米左右的操作空间。按此口径，隧道式UV固化炉的总占地面积通常在3平方米至20平方米，台式机约在0.5平方米至1.5平方米，两者面积比值常在3倍至20倍之间，远非简单的“一倍”关系。

SunKun技术团队在多条UV固化产线的现场实测中记录到，同等产能下，隧道式炉因需覆盖更长固化区和更宽输送带，其占地面积往往是台式机的5倍以上；但若产能需求较低、工件尺寸较小，选用台式机可显著节省厂房面积，适合空间有限的车间或实验室环境。

uv固化设备选型决策要点

除了占地面积，选型还应结合工件尺寸、日产能、UV剂量要求和自动化程度。隧道式炉适合连续大批量生产，可实现固化参数的自动重复，但对厂房层高和地面承重有一定要求；台式机则适合小批量、多品种切换频繁的场景，设备迁移灵活，但单件固化效率较低。UV光源类型（汞灯或LED）、峰值光照强度和波长匹配也会影响固化效率，进而影响所需设备台数和总占地。

现场设备占地判定步骤

• 测点一：使用钢卷尺或激光测距仪，测量设备外框最外侧的长度与宽度，含出料口和进料口延伸部分，每季度测量一次，记录最大投影尺寸。
• 测点二：测量操作侧与维护侧所需的通道宽度，人工通道建议预留不小于0.8米，物料推车通道建议不小于1.2米，用卷尺现场核对，每半年复核一次。
• 测点三：测量设备最高点至地面的距离，配合厂房层高核对，使用激光测距仪，设备安装前测量一次，搬迁或布局调整时重测。
