LED UV固化机连开48小时照度漂移差几个点

在印刷、涂覆、电子组装等工业领域，LED UV固化机因其即开即用、低热辐射和长寿命等优势，已逐渐取代传统汞灯固化设备。然而，设备在连续长时间运行后，紫外照度是否会出现明显漂移，始终是工艺工程师和设备采购方关注的核心指标。特别是当固化机需要连续开机48小时甚至更长时间时，照度漂移若超过工艺允许范围，可能导致油墨、胶水或涂层固化不均，进而影响产品合格率。本文从照度漂移的成因、典型数据区间及控制方法三个维度，系统梳理LED UV固化机长时间运行的稳定性问题，供行业人士参考。

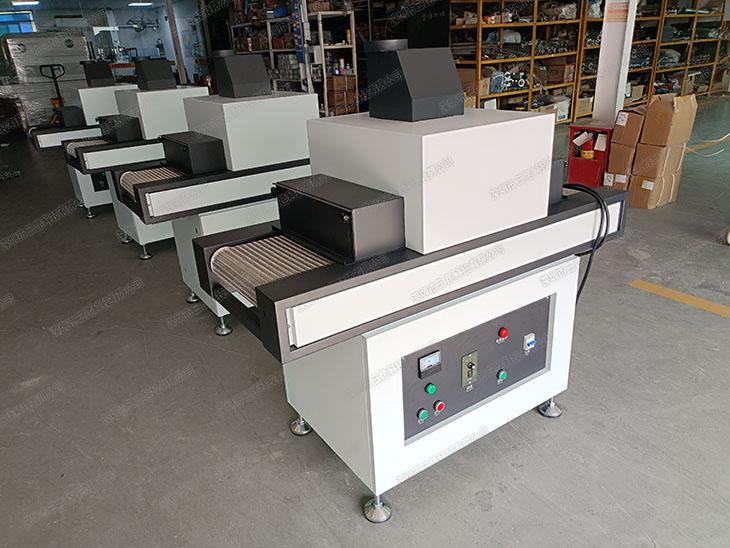

LED UV固化机连续运行48小时的照度漂移现象

照度漂移是指LED UV固化光源在工作一段时间后，其输出的紫外光功率或照度值相对于初始状态发生的百分比变化。在48小时连续运行场景下，漂移不仅受LED芯片自身光衰影响，还与设备散热结构、驱动电路恒流精度以及环境温湿度密切相关。如果漂移幅度过大，固化能量无法保持恒定，易出现局部欠固化或过固化现象。

什么是照度漂移及其计算方式

照度漂移通常用以下公式表示：漂移率＝（48小时运行后照度－初始照度）÷初始照度×100%。正值表示照度升高，负值表示照度下降。在大多数工业LED UV固化机中，长时间运行后以照度轻微下降为主，主要原因是LED结温升高导致发光效率暂时性下降。

48小时运行后的典型漂移幅度

根据不同等级的LED uv固化设备，48小时连续运行后的照度漂移差异较大。市场上常见的数据区间可参考如下：

• 入门级LED固化模组：散热和驱动较为基础，48小时后照度漂移常在5%－10%之间，部分极端环境下可能超过10%。
• 中高端工业固化机：配备铜基或铝基散热模块、恒流驱动电路，漂移通常控制在3%－6%范围。
• 高端恒温补偿型设备：通过温度传感器与光功率反馈实时补偿，漂移可压缩至2%－4%以内，满足高精度印刷和电子封装工艺要求。

影响LED UV固化灯照度稳定性的核心因素

LED芯片光衰与结温升高

LED芯片在通电发光时会产生热量，若散热不足，结温迅速上升会导致内部量子效率下降，表现为紫外输出功率下降。连续运行48小时，若散热系统不能保持热平衡，照度漂移会更为明显。

电源恒流精度与驱动电路稳定性

LED UV固化灯对驱动电流非常敏感。电流波动直接引起光输出波动。优质的恒流驱动电路能够在输入电压变化或环境温度漂移时，维持电流恒定，从而显著降低照度漂移。

光学元件的老化与污染

反光杯、透镜或保护玻璃长期暴露在紫外环境下，可能出现光学透过率下降或表面积尘，这也会被测量为照度下降，虽然本质上属于光学衰减而非光源本身漂移。

如何降低LED UV固化机的长时间照度漂移

优化散热与温控系统

采用大面积铝基PCB、热管或液冷散热方案，并配置温控风扇或温控开关，可使LED芯片结温保持在设计范围内，是控制照度漂移的首要措施。

采用恒流驱动与光功率反馈补偿

高精度恒流驱动电源可将电流波动控制在±1%以内；部分设备还增加光功率传感器，实时监测输出并自动调节驱动电流，从而抵消温度引起的光衰。
